PCBA加工中如何控制好錫膏印刷？

錫膏印刷對于做好PCBA至關重要，它是直接影響PCBA的整體焊接效果。在PCBA加工過程中，如何做好錫膏印刷成為生產管理者必須考慮的問題。錫膏印刷的效果由鋼網、錫膏、印刷過程、檢測方法等四部分組成。下面跟著深圳佳金源錫膏廠家一起了解一下：

一、鋼網

鋼網的開具必須依據PCBA板上電子元器件的布局進行適當?shù)姆糯蠡蚩s小，以確定焊盤的上錫膏量，從而達到最好的焊錫效果。避免連錫、少錫等現象出現，需要工藝工程師進行嚴格的評估。此外，鋼網的材質也較為關鍵，它影響了鋼網的張力和重復使用的壽命等。

此外，鋼網的投料之前的清洗和存儲環境尤為關鍵。每次上線前必須進行嚴格的清洗，并檢查過孔是否有堵孔、存在錫渣等情形。部分PCBA廠家建議采購鋼網張力計，在每次投料前進行鋼網的張力測試。

二、錫膏

錫膏需要選用中高檔以上的品牌，含有金或銀等活性成分更好。錫膏必須嚴格存放在2至10度的冰箱內，每次的入庫和出庫必須做好相關的統計。對于錫膏的回收必須嚴格控制在IPC標準范圍內，并在上線前嚴格執行錫膏攪拌程序。

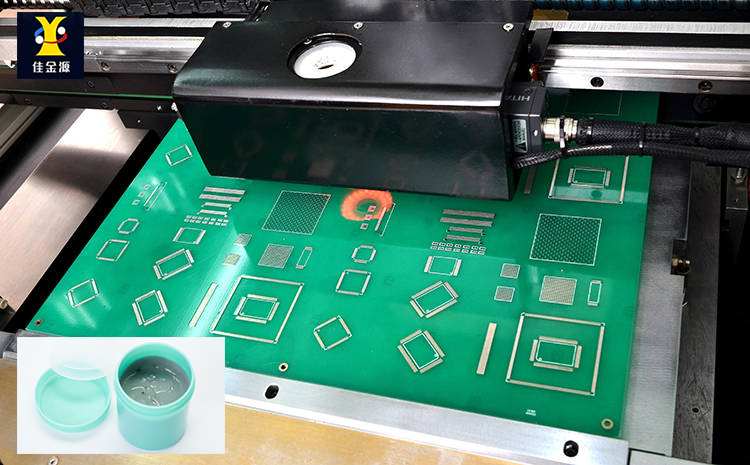

三、錫膏印刷

目前，很多廠家都在使用全自動錫膏印刷機。其設備能很好地控制印刷的力度和速度等參數，并且具備一定的自動清洗功能。操作員只需要嚴格按照規定設定參數即可。

在大批量生產過程中，對鋼網的堵孔、偏位等現象的檢測尤為重要，尤其是印刷后SPI檢測出的部分缺陷呈現上升趨勢時，必須停機檢查鋼網的本身的運行狀況。

四、SPI印刷效果檢測

在錫膏印刷機之后，配置SPI錫膏檢測儀尤為重要，它可以有效地檢測出錫膏印刷過程中的少錫、連錫、缺口、拔絲、偏位等眾多缺陷。從而最大程度地提升整體焊接PPM值。

深圳佳金源擁有16年研發和生產經驗，技術力量深厚，產品質量穩定。拳頭產品：QFN爬錫率高錫膏、零鹵錫膏、VOID空洞率低錫膏、激光錫膏、水洗錫膏、高可靠性軍工航天電力光伏等用的Sn62Pb36Ag2錫膏、Sn62.8Pb36.8Ag0.4錫膏、6337錫膏、透明無色LED高亮防立碑錫膏、mini-LED/micro-LED固晶錫膏、高可靠性無鉛低溫錫膏、散熱器用低溫錫膏、無鉛中溫錫膏、無鉛高溫0307/105/305錫膏等。專有技術，嚴苛品控，持續穩定，讓客戶省心、高效、超值、富有競爭力！
