SMT貼片加工中如何給QFN元器件側面上錫？

SMT貼片加工的產品中經常會有QFN封裝的元器件，QFN也就是方形扁平無引腳封裝，QFN封裝在SMT貼片中屬于難度較高的封裝之一，主要原因是沒有外延引腳。在SMT加工中有時候會出現QFN封裝元器件的側面焊盤不上錫或者是爬錫高度達不到要求等問題。下面深圳佳金源錫膏廠家給大家簡單介紹一下。

部分人認為QFN的側面焊盤也需要和QFP的引腳一般爬錫飽滿才能算是焊接正常，實際上QFN封裝器件的焊接效果還是由底部焊錫來決定的，通常側面上錫都是根據客戶的需求來進行的，IPC-A-610的標準QFN側邊焊盤爬錫要求分為三個等級；1級為QFN焊盤底部填充錫潤濕明顯；2級為側邊焊盤高度的25%；3級標準為側邊焊盤高度的50%。下面給大家簡單介紹一下在SMT貼片加工中如何給QFN元器件側面上錫:

1、使用內切外拉的鋼網開孔方式，通過內切來降低焊盤位置的橫切尺寸，從而減少焊接過程中出現連錫、橋接等SMT貼片不良現象，并且在外延伸QFN芯片焊盤位置的鋼網開口，增加QFN引腳的錫膏數量，從而保障由充足的錫量來進行爬錫。

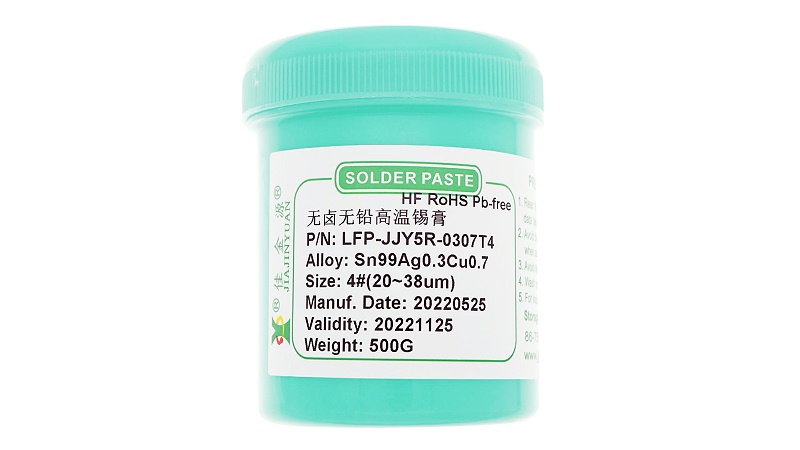

2、在貼片加工中使用QFN專用無鉛高溫錫膏LFP-JJY5R-305T4或LFP-JJY5R-0307T4等，并在鋼網印刷過程中增加下錫量，可以對爬錫提供有一定的幫助。

3、QFN側面上錫不佳的情況下、可以在SMT貼片加工回流焊之前，在周邊加適量助焊膏、焊接爬錫效果會有明顯的提升；

深圳市佳金源工業科技有限公司是一家15年從事錫膏、無鉛錫膏、有鉛錫膏的研發定制的生產廠家，想了解更多焊錫方面的知識請持續關注佳金源錫膏廠家在線留言與我們互動。
